| 是否进口：否 | 加工定制：是 | 品牌：深圳天盾 |
| 型号：MA25 MA50 |

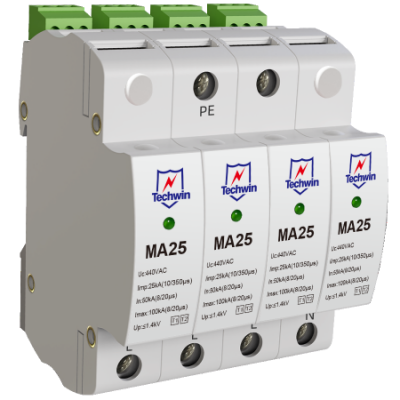

一级+二级电源防雷器 T1+T2浪涌保护器 交流电源电涌保护器基本描述
MA25MA25系列电源防雷器主要用于配电系统一级+二级防护（可通过10/350?s、8/20?s波形的电流冲击），用于保护电气电子设备免受雷
电电磁脉冲感应电压、操作瞬态和谐振（＜100?s）过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工
控、航空等领域电源保护。该系列产品具有响应时间快，残压低，及时脱扣等特点，并且阻燃级别达到V-0级，很大程度上***火灾发生，
起到安全防护作用。
一级+二级电源防雷器 T1+T2浪涌保护器 交流电源电涌保护器应用场景
01用于低压（220/380VAC）工业电网和民用电网一级+二级防护；
02适用于各类建筑物配电室总配电柜的电源保护；
03雷击风险较高地区设备系统电源防雷防护；
04各种室外安装的配电设备
一级+二级电源防雷器 T1+T2浪涌保护器 交流电源电涌保护器技术参数
指 标 | MA25/2 | MA25/1+N | MA25/3 | MA25/4 | MA25/3+N |
工作电压Un | 380VAC/单相220VAC | ||||
持续工作电压Uc | 440VAC | ||||
标称放电电流In（8/20?s） | L-N：50kA，N-PE：100kA | ||||
通流容量Imax（8/20?s ） | L-N：100kA，N-PE：200kA | ||||
通流容量Iimp(10/350μS) | L-N：25kA，N-PE：100kA | ||||
额定断开续流值Ifi | L-N：25kA，N-PE：200A | ||||
短路电流额定值Isccr | 25kA | ||||
暂时过电压Ut | L-N: 440VAC/120min，N-PE: 1200VAC/200ms | ||||
漏流 | 0.1mA | ||||
保护水平Up | ≤1.4kV | ||||
响应时间Ta | 100ns | ||||
外形尺寸 | 91*36*68mm | 91*54*68mm | 91*72*68mm | ||
工作环境 | 温度－40～＋85℃，相对湿度≤95％(25℃) | ||||
保护等级 | IP20 | ||||
试验依据标准 | GB/T18802.11-2020低压电涌保护器(SPD) ***1部分：低压电源系统的电涌保护器——性能要求和试验方法 | ||||
一级+二级电源防雷器 T1+T2浪涌保护器 交流电源电涌保护器安装示意图
MA25/3+N接线示意图
MA25/4-(MA25/3无零线N-PE模块)接线示意图
MA25/2接线示意图
MA25/1+N接线示意图
