| 是否进口：否 | 加工定制：否 | 品牌：深圳天盾 |
基本描述 BASIC DESCRIPTION - 天盾 -

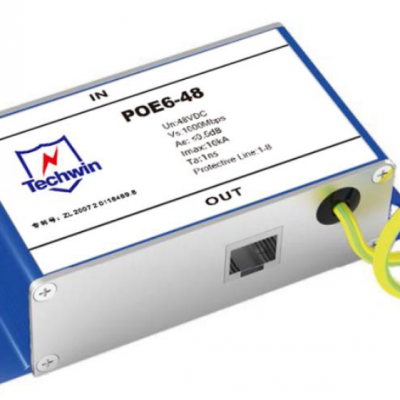

POE系列以太网供电防雷器是为POE供电设备定制的一款防雷产品，保护通信设备POE端口线路免遭雷电电磁脉冲、感应过电压、操
作过电压的影响，广泛应用于无线覆盖、安防监控等领域。该系列产品具有残压低、方便安装等特点，具有良好的防雷效果。
应用场景 APPLICATION SCENE - 天盾 -
用于保护敏感的以太网供电线路及IP电话、网络监控设备等网络终端，
使其免受雷电感应电压、电源干扰、静电放电等所造成的损坏
技术参数 TECHNICAL PARAMETER - 天盾 -
指标 | POE5-48 | POE5-48-4 | POE5-48-8 | POE5-48-16 | POE5-48-24 |
POE6-48 | POE6-48-4 | POE6-48-8 | POE6-48-16 | POE6-48-24 | |
工作电压Un | 48V | ||||
工作电压Uc | 57V | ||||
标称放电电流In | 5kA | ||||
通流容量Imax | 10kA | ||||
冲击放电电流Iimp | 1.5kA | ||||
电压保护水平Up | 150V | ||||
传输速率Vs | POE5系列：100Mbps；POE6系列：1000Mbps | ||||
响应时间Ta | 1ns | ||||
插入损耗Ae | 0.5dB | ||||
接头形式 | RJ45 | ||||
保护线路 | POE5系列：1/2,3/6网络部分，4.5/7.8电源部分；POE6系列：1/2,3/6,4/5,7/8 | ||||
保护路数 | 1 | 4 | 8 | 16 | 24 |
外形尺寸（mm） | 104*68*28 | 95*85*48 | 186*86*43 | 482*86*44 | |
保护等级 | IP20 | ||||
安装示意图 INSTALLATION DIAGRAM - 天盾 -
POE5-48-16/POE6-48-16/POE5-48-24/POE6-48-24接线示意图
POE5-48-8/POE6-48-8接线示意图
POE5-48-4/POE6-48-4接线示意图
