| 是否进口：否 | 产地：深圳 | 加工定制：否 |
| 品牌：深圳天盾 |
基本描述 BASIC DESCRIPTION - 天盾 -

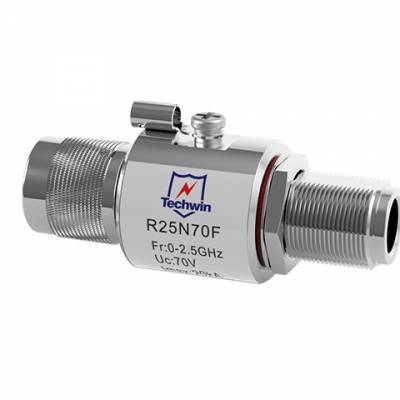

天馈开关型系列防雷器主要用于射频信号系统，保护通信设备信号线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛
应用于无线覆盖、通信基站、有线电视、卫星电视、GPS等领域射频线路保护。该系列产品具有频率范围宽、插损低、驻波小等特
点，在不影响设备正常通信前提下，具有良好的防雷效果。
应用场景 APPLICATION SCENE - 天盾 -
01适用于各种射频信号的收、发系统的防雷保护
02网络信号无线发射与接口设备防护
03工控信号无线发射、接收设备的防护
04卫星电视接收设备防护、 监控信号无线发射、接收设备的防护
05其他无线通讯设备的防护、其他射频信号设备的防护
技术参数 TECHNICAL PARAMETER - 天盾 -
指标 | R05U70F | R30S70F | R30N70F | R25N70F | R25D70F | R25B70F | R25T70F |
工作频率 | 0-0.5GHz | 0-3GHz | 0-2.5GHz | ||||
可持续工作电压Uc | 70V | ||||||
通流容量Imax | 20kA | ||||||
保护水平Up | 200V | ||||||
驻波比 | 1.2 | ||||||
插入损耗 | 0.2dB | ||||||
接头形式 | UHF | SMA | N | N | DIN | BNC | TNC |
安装示意图 INSTALLATION DIAGRAM - 天盾 -
1、将防雷器水平安装在相应位置
2、截取合适长度射频线，连接防雷器与被保护设备射频输入端口
3、完成从室外进入的射频线与防雷器连接
4、将防雷器地线就近接地
开关型天馈防雷器R25T70F安装示意图
